¿Cómo comprobar si el conector rápido para el aire acondicionado del coche funciona correctamente?

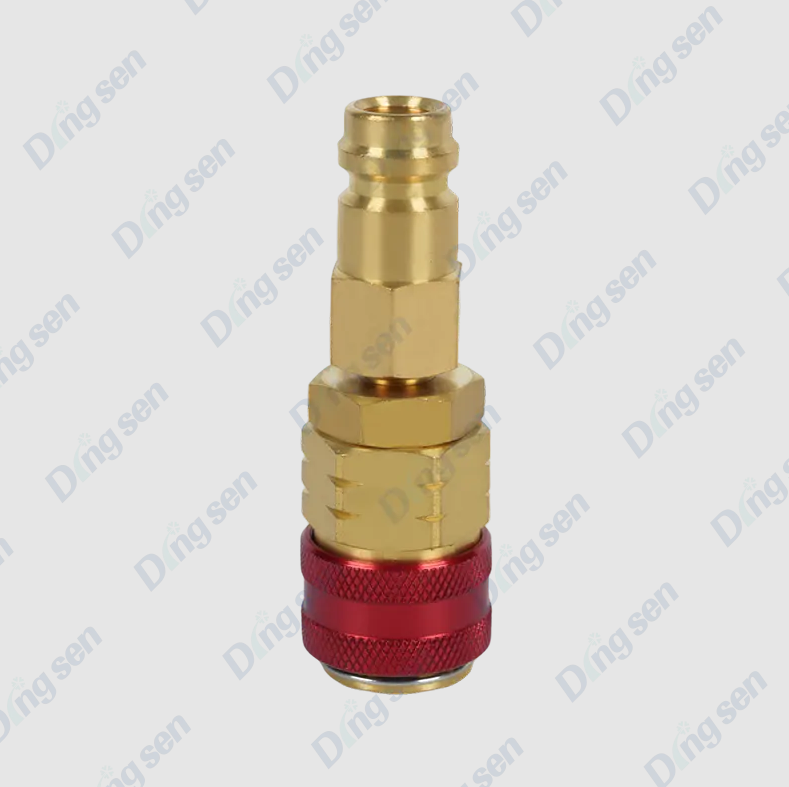

Para comprobar si un Conector rápido para aire acondicionado de coche. está funcionando correctamente, inspeccione si hay daños físicos, confirme que el clip de bloqueo esté completamente asentado, verifique que no haya fugas de refrigerante y pruebe que el conector se enganche y se suelte correctamente . Los conectores rápidos de los sistemas de aire acondicionado de automóviles unen las líneas de refrigerante del lado alto y bajo al compresor, el condensador y el evaporador sin necesidad de accesorios roscados. Un conector defectuoso puede causar pérdida de refrigerante, falla del sistema de aire acondicionado o, en casos severos, liberación peligrosa de refrigerante a alta presión. La mayoría de las comprobaciones se pueden realizar con herramientas básicas, un detector de fugas de refrigerante y un juego de medidores múltiples, y deben realizarse siempre que el sistema de aire acondicionado muestre un rendimiento de enfriamiento reducido, ruidos inusuales o signos visibles de contaminación de aceite cerca de las conexiones.

Cómo funcionan los conectores rápidos de CA y dónde fallan

Los conectores rápidos de CA para automóviles utilizan una válvula interna con resorte y un anillo o clip de bloqueo externo para crear una conexión sellada y con clasificación de presión entre las líneas de refrigerante. Cuando el conector macho se empuja dentro del cuerpo hembra, deprime una válvula interna tipo Schrader, permitiendo que fluya el refrigerante. El clip de bloqueo encaja en una ranura para evitar la desconexión accidental bajo presión, normalmente 15–30 bar en el lado alto y 2–5 bar en el lado bajo de un sistema estándar R-134a o R-1234yf.

Los puntos de falla más comunes son:

• Degradación del sello de junta tórica — la junta tórica interna se endurece, agrieta o hincha con el tiempo, lo que permite que el refrigerante se filtre más allá del sello.
• Daño o pérdida del clip de bloqueo — un clip faltante, doblado o agrietado permite que el conector se desenganche parcialmente bajo la presión del sistema.
• Grietas o deformaciones del cuerpo. — El impacto físico, el ajuste excesivo durante la instalación o los ciclos térmicos prolongados pueden agrietar el cuerpo del conector.
• Fallo de la válvula interna — Es posible que una válvula interna atascada o corroída no se abra completamente, lo que restringe el flujo de refrigerante y reduce el rendimiento del aire acondicionado incluso cuando el conector parece intacto externamente.
• Contaminación — La suciedad, los residuos o la humedad que ingresan a través de un conector desconectado pueden dañar el asiento de la válvula y las superficies de sellado de la junta tórica.


Precauciones de seguridad antes de inspeccionar los conectores rápidos de CA

Los sistemas de refrigerante de aire acondicionado funcionan bajo una presión significativa y contienen sustancias químicas que pueden provocar congelación, lesiones oculares o asfixia si se liberan repentinamente. Antes de comenzar cualquier inspección o prueba práctica, observe las siguientes precauciones:

• Use gafas de seguridad y guantes aislantes. en todo momento cuando trabaje cerca de líneas de refrigerante presurizado.
• Nunca desconecte un conector rápido mientras el sistema esté presurizado. . Recupere siempre el refrigerante utilizando equipos de recuperación certificados antes de retirar cualquier conector.
• trabajar en un área bien ventilada . Los vapores del refrigerante son más pesados ​​que el aire y desplazan el oxígeno al nivel del suelo.
• Permita que el motor y el sistema de aire acondicionado enfriar durante al menos 15 a 20 minutos después de la operación antes de manipular conectores cerca del compresor o condensador, donde las temperaturas pueden exceder los 80°C.
• Tenga en cuenta que El R-1234yf es ligeramente inflamable (clasificación A2L) . Mantenga las fuentes de ignición alejadas del área de trabajo cuando inspeccione los sistemas cargados con este refrigerante.

Inspección visual y física paso a paso

Comience con una inspección visual y manual exhaustiva antes de utilizar cualquier instrumento de diagnóstico. Este paso identifica la mayoría de las fallas obvias de los conectores y toma menos de cinco minutos por conector.

Compruebe si hay manchas de aceite alrededor del conector

Los sistemas de refrigerante utilizan aceite PAG o POE para lubricar el compresor. Cuando el refrigerante se escapa a través del sello del conector, arrastra consigo aceite del compresor, dejando una residuos oscuros y grasosos o película aceitosa alrededor del cuerpo del conector y en las superficies cercanas de mangueras o tuberías. Incluso una pequeña mancha de aceite del tamaño de una moneda es un indicador fiable de un defecto de sellado. Verifique tanto el cuerpo del conector como un radio de 10 a 15 cm de la manguera circundante y el área del soporte.

Inspeccionar el clip de bloqueo

• Confirma el El clip de bloqueo (anillo de retención) está presente y completamente insertado. en su ranura alrededor del cuerpo del conector. Un clip colocado correctamente debe quedar al ras o ligeramente sobresalido de la superficie del conector: no debe estar en ángulo, no estar parcialmente insertado ni faltar.
• buscar grietas, deformaciones o decoloración en el clip. Los clips de plástico que han estado expuestos a calor prolongado (común cerca del compresor) se vuelven quebradizos y pueden fracturarse incluso cuando parecen visualmente intactos.
• Intenta suavemente Separe el conector axialmente con la mano. sin soltar el clip. Un conector correctamente bloqueado debería mostrar movimiento axial cero . Cualquier abertura perceptible bajo la fuerza de tracción manual indica que el clip no está encajando correctamente en la ranura de bloqueo.

Inspeccionar el cuerpo del conector

• Examine toda la superficie externa para grietas, astillas o marcas de tensión blanquecinas en el cuerpo de plástico. Preste especial atención al área inmediatamente detrás de la ranura de bloqueo, que experimenta la mayor tensión de tracción durante la presurización.
• Revise los conectores metálicos para corrosión, picaduras o daños en las roscas en las caras de los asientos.
• Verifique que el conector esté completamente sentado — el conector macho debe insertarse hasta el punto en que el clip de bloqueo encaje, sin que haya espacios visibles entre las caras del cuerpo macho y hembra. Un conector mal insertado es una causa muy común de pérdida lenta de refrigerante.

Métodos de detección de fugas de refrigerante

La inspección visual por sí sola no puede confirmar que un conector no tenga fugas bajo presión de funcionamiento. Utilice uno o más de los siguientes métodos de detección para confirmar la integridad del sello.

Detector de fugas electrónico

Un detector electrónico de fugas de refrigerante es el método más rápido y sensible para localizar fugas en conectores. Los detectores de diodos calentados pueden detectar concentraciones de refrigerante tan bajas como 5 ppm (partes por millón) , muy por debajo del umbral detectable por cualquier otro método que no sea de laboratorio. Con el sistema de aire acondicionado funcionando y completamente presurizado:

• Mueva la sonda del detector lentamente alrededor de toda la circunferencia del conector a una distancia de 5 a 10 milímetros desde la superficie.
• Verifique debajo del conector: los vapores del refrigerante son más densos que el aire y se acumularán en el punto más bajo cerca de la fuente de la fuga.
• Una alarma audible o un LED parpadeante indican la presencia de refrigerante. Confirma el alarm triggers at the connector body itself , no de un conector o unión de manguera cercana, antes de concluir que el conector es la fuente.

Inspección de tintes fluorescentes UV

Muchos sistemas de aire acondicionado de automóviles están precargados con tinte fluorescente UV o se puede inyectar tinte utilizando un kit de inyección de tinte. Bajo una lámpara UV (luz negra), el tinte filtrado emite una fluorescencia de color amarillo verdoso brillante, marcando con precisión la ubicación de la fuga en la superficie del conector. Este método es particularmente útil para confirmar qué punto específico de un conector tiene una fuga — el asiento de la junta tórica, la costura del cuerpo o la zona del clip de bloqueo.

Observación de la presión manométrica del colector

Conecte un juego de manómetros a los puertos de servicio y registre las presiones del sistema con el motor apagado y el sistema a temperatura ambiente. Como referencia general para un sistema R-134a que funcione correctamente en 21°C temperatura ambiente , la presión estática debe ser aproximadamente 5–6 bar tanto en el lado alto como en el bajo . Si la presión observada es significativamente inferior a esta y el sistema no ha sido reparado recientemente, se indica una pérdida de refrigerante a través de un conector con fuga o en otra parte del sistema. Monitoree el medidor para 5 a 10 minutos — una lectura de presión decreciente confirma una fuga activa.

Prueba de la función de activación y liberación del conector

Un conector que esté físicamente intacto pero que no se enganche o suelte correctamente no mantendrá la presión o creará dificultades durante el servicio. Pruebe la función de activación y liberación solo después de que el sistema se haya despresurizado de manera segura y se haya recuperado el refrigerante.

1. Compromiso de prueba — empuje el conector macho dentro del cuerpo hembra hasta que sienta o escuche un clic distintivo del clip de bloqueo. El clic debe ser positivo y claro. Un acoplamiento suave e indistinto indica que el clip no está asentado en su ranura, lo que significa que el conector no mantendrá la presión del sistema de manera confiable.
2. Confirmar asientos completos — después del acoplamiento, confirme visualmente que el conector macho esté al ras o ligeramente empotrado en la cara del cuerpo femenino. Cualquier espacio visible entre las dos caras coincidentes indica una inserción incompleta.
3. Prueba de retención axial — aplique una fuerza manual firme axialmente en ambos lados del accesorio conectado. No debe ocurrir separación o movimiento. mientras el clip está activado. El movimiento indica geometría de bloqueo desgastada.
4. Lanzamiento de prueba — opere la herramienta de liberación o presione las pestañas de liberación según lo diseñado para el tipo de conector específico. El conector debe desconectarse suave y completamente con una fuerza manual moderada. La fuerza excesiva requerida para liberar puede indicar una junta tórica hinchada, contaminación o un orificio del cuerpo deformado.
5. Inspeccionar la junta tórica después del desmontaje — una vez separada, examine la junta tórica del conector macho para detectar endurecimiento, grietas, puntos planos o daños por extrusión. Una junta tórica saludable debe ser flexible, uniformemente redondo y libre de defectos superficiales . Reemplace cualquier junta tórica que no pase esta inspección antes de volver a ensamblar.

Resumen de diagnóstico: síntomas, causas probables y acciones

Cuándo reemplazar en lugar de reparar un conector rápido de CA

Algunas fallas del conector se pueden resolver reemplazando la junta tórica y volviendo a colocar el conector. Otros requieren el reemplazo completo del conector. Reemplace todo el conjunto del conector, no solo la junta tórica, en las siguientes condiciones:

• Cualquier grieta en el cuerpo del conector. — los cuerpos de plástico o metal agrietados no pueden mantener con seguridad la presión del refrigerante y deben reemplazarse inmediatamente.
• Ranura de bloqueo desgastada o deformada — si el clip ya no encaja positivamente o el conector macho se mueve axialmente cuando está bloqueado, la geometría del cuerpo está más allá de los límites de servicio.
• Fugas continuas después del reemplazo de la junta tórica — Si una junta tórica nueva del tamaño correcto todavía tiene fugas, la cara de sellado dentro del orificio del conector está dañada o corroída y no sellará contra ninguna junta tórica.
• Antigüedad del conector superior a 10 años o 150.000 km — Los cuerpos de los conectores de plástico y los resortes de las válvulas internas se degradan con el tiempo independientemente de su condición visible. En vehículos de alto kilometraje, el reemplazo proactivo durante el servicio principal de aire acondicionado (reemplazo del compresor o del evaporador) es un mantenimiento preventivo rentable.

Instale siempre juntas tóricas nuevas lubricadas con aceite PAG o POE limpio y compatible con el sistema al volver a ensamblar cualquier conector rápido de CA. Nunca reutilice una junta tórica que haya estado bajo presión del sistema. , incluso si parece no estar dañado: la compresión del asiento anterior significa que no sellará tan confiablemente como un anillo nuevo.
